大约 10 分钟
装配
- 插入约束 可用于定位两个闭合曲线(用于约束螺柱与销等没有配合面的柱体)
- 螺栓配合中, 螺纹长的一侧与螺母连接, 螺纹短的一侧螺纹上侧与孔口配合
- 通过选择两个面, 选择角度约束0°, 实现是两个面平行
- 无法找到合适的约束时, 可以移动零件到合适的位置, 并固定
- 弹性挡圈为 GB/T 894
- 导出工程图使用 导出cad -> AutoCad格式DWG
零件图
- 绘制剖面线时, 画一块就退出保存, 便于修改

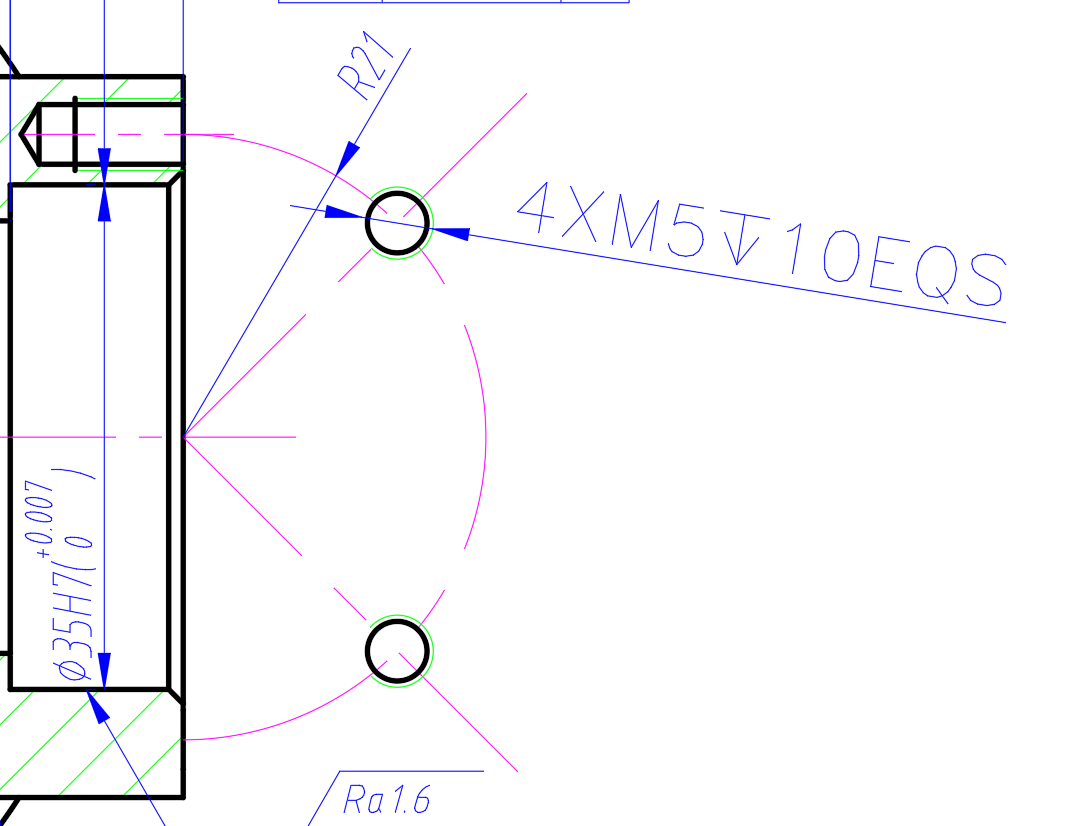

- 螺孔分布表示法
- 圆面过直径的剖面中可以将一个未剖到孔移到剖切面上
- 避免使用存在非实型的表达方式(通过局部/剖视避免)
- 照搬题目中的视图
- 对称图形的对称面都需要画中心线(对称线)
- 轴测图中尺寸界限不为任何已知边界的延长线时, 一般为中心线
- 尺寸界限可以体现为共线表面的延伸, 空气与材料在线两侧的位置不变(下表面空气一侧始终在下)
- 技术要求只能标注在空气一侧/引出线只能从材料表面引出, 不能从面集聚线等上引出
- 仅表达孔的局部剖可以不表达剖切位置
- 锥度为锥底直径:锥高
- 对称面表面粗糙度只标一侧即可
- 三个并排视图中, 主视图一般在中间
- 管螺纹标注时只能以旁注方式标出(无箭头引出线)(从外螺纹引出)
- 螺纹与空气接触的部分必为粗实线
- 退刀槽 槽宽X槽深/槽宽X槽径
- 标在表达结构的尺寸上的表面粗糙度表示结构所有表面 eg.退刀槽/统一标注的沉头孔
- 有弯折的零件中, 主要结构应为水平/垂直
- 重合断面图的轮廓线为细实线
- 几何公差表示轴线均要从尺寸界限引出, 基准与被测对象同
- 注意及时保存
- 选择尺寸->右键特性->关闭尺寸界线/尺寸线2, 实现标注半剖要素的尺寸
- 选择剖面线->右键特性->可以修改剖面线的图层
- 相同的圆孔前需要有数字X表示个数
- 先从完全反应实型的视图开始画
- 被遮挡的圆柱母线需要画虚线
- AutoCad相贯线 A(圆弧) - 指定端点 - E(圆弧终点模式) - 指定终点(小圆柱另一侧) - R(半径) - 输入大圆柱半径
- 使用比赛图纸前, 需要手动将尺寸样式改为国标(GB)
- 表达孔结构可用仅剖切孔
- 多用对称性, 阵列(然后打散)
- 文字字高3.5, 标题字高5
- 局部放大图放大比例不受整体比例影响
- 标题栏/技术要求(3) - 视图(40) - 视图标注(3) - 几何公差(3) - 尺寸(9) - 提交(2)
三维
- 注意相近的零件可以复制-重命名再修改
- 相近的草图可以跨零件复制使用
- 注意及时保存
- 右键草图->重定义 可以修改草图所在平面
- 通过设置为共享草图, 使草图被多个特征使用
- 对称尽量对点使用, 防止出错
- 通过两个点间的面模式, 获取对称面
- 六角螺母外型通过 先建立正六棱柱->在柱体底面画相切圆->以圆做具有锥度(60)的拉伸求交->镜像实体(不是特征)
三维-特殊
- 螺旋线扫掠可通过三维视图创建(草图的下拉菜单)
- 扫掠轨道要过扫掠图轮廓, 可以有多条轨道
- 过中心线时要选择中心线模式
- 中心线模式使用分段的曲线时, 要分段使用, 且使用垂直于点(中心点)的面模式建立的面
- XZ面为正面
- 三维坐标轴方向向后时，可向前延伸得到正常的坐标系
构型

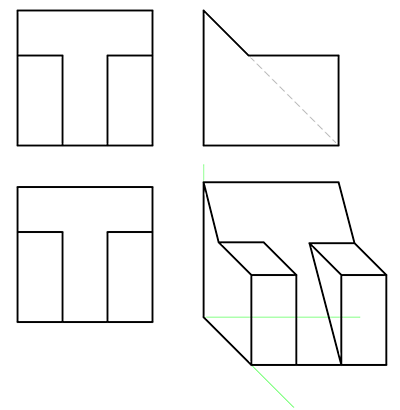

- 通过斜面实现相同的主俯视图
- X-Z面为正面, X-Y面为水平面, Z-Y面为侧面, 画轴测图前注意右手系+正确的面
- 轴测图转为三视图步骤(找左视图为例)
- 找出所有侧平线, 在同一平面内的为一组
- 从最远离原点开始, 由第n组与第n+1组检查
- 投影两组(最外的一组必定为粗实线, 其他组在上一次检查中已投影)
- 将两组侧平线中相连的线(轴测图中)连接
- 被来自同一组的线包围的部分必定为虚线

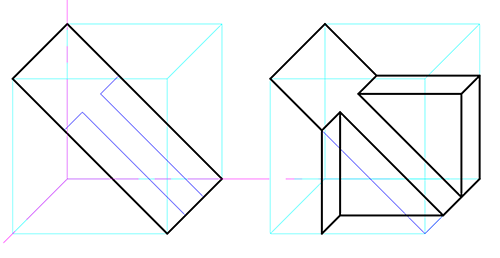

- 通过在斜面上增补, 实现在三视图中体现相同的要素 eg1. 由三视图可知, 蓝色线处应有一条线, 但围住蓝色线的四个点共面 可以选择蓝色线与平面上一点, 围成三角形(三角形中两条边应与面平行), 切为平面

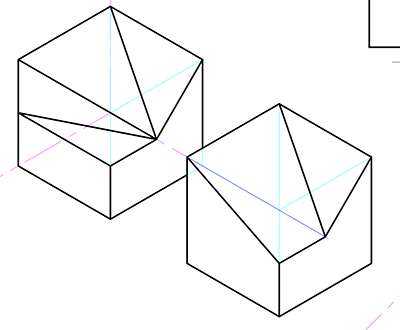

eg2. 两条边应与面平行的三角形或矩形可以实现此效果(注意, 可能导致轮廓线消失)
- 柱面与平面的截交线以及注意完整柱面
选择
- 视图在断面外即移除断面图
- 最大极限尺寸是上下极限偏差中较大的一个尺寸, 不是偏差最大的尺寸
- 材料45指含碳量为0.45%
- A3图纸大小 292X420 A4图纸大小210mm×297mm
- 梯形槽方毛毡, 防漏防尘
- 图线重合时选用顺序为 粗实线>虚线>点画线
- 公差带代号 由基本偏差的代号和公差等级的数字两部分组成
- 问Ra值回答数字, 不用带符号
- 轴套的作用为支撑轴
- 向视图注意投影后物体会发生旋转, 要素相对位置改变
- 基本偏差是指用来确定公差带相对于零线位置的上偏差或下偏差，一般是指靠近零线的那个偏差, 基本偏差的代号为字母
- 轴上槽深为x, 由于为圆柱, 因此直径变为A-2x
- 螺母上六棱柱与圆的过渡部分为倒角锥面
- 一般以尺寸基准为边界/中心的尺寸最多(要找全, 排除两个基准均可的尺寸)(特例, 作为几何公差基准时, 是基准的概率更大)
- A点于水平面(H)的投影为a, 于正面(V)的投影为a', 于侧面(W)的投影为a''
- 直纹m0.5的含义是模数为0.5的直纹
- Hn/hn 两个公差带不重叠, 为间隙配合, 为基孔制(特例:与轴承配合时以轴承为基准)
- 默认的试图配置为第一角投影, 俯视图在上, 左视图在左为第三角投影
- 斜视图旋转符号中, 箭头始终最靠近字母
- 压缩弹簧即压力弹簧
- 没有圆柱滚子轴承, 滚子呈圆柱形的轴承为圆锥滚子轴承
- 不完整的, 含波浪线的视图为局部视图(即使配置在投影位置)
- 倒角不能减少应力集中
- 一般三视图中, 主视图位于左上方, 不可根据视图中物体的摆放判断

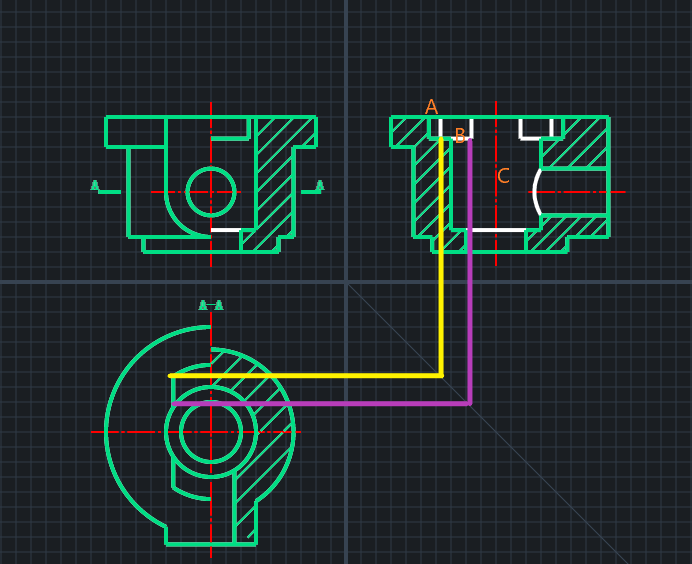

- 局部剖的波浪线不可画入视图对应表面的孔槽内 eg. 圆柱底面有盲孔, 俯视图对应的表面为圆柱的顶面, 可以有波浪线通过
- 标在尺寸线上的表面粗糙度表示两个尺寸线引出的面的表面粗糙度
- 螺纹底孔的直径约等于小径, 不是公称直径
- 螺柱两头皆为螺纹, 螺栓一头不是螺纹, 螺钉上有十字, 内六角等结构
- 按视图放置的剖视图, 要么全标要么全不标
- 轴用两条波浪线缩短为断裂画法
- 一个视图可能有多种类别
- 物体最大的长宽高为外形尺寸
- 局部视图要求视图为基本投影, 不可以是斜视图(键槽上画出其形状为局部视图的简化画法)
- 斜视图中也可以使用波浪线, 用于省略非实形的投影
- 大写为孔, 小写为轴, 基准偏差 由间隙到过渡, H/h及H/h前为间隙(字母差别不大注意可能是过渡配合)
- 实形性: 图形平行于投影面时, 投影与图形相同, 体现为投影与图形相同

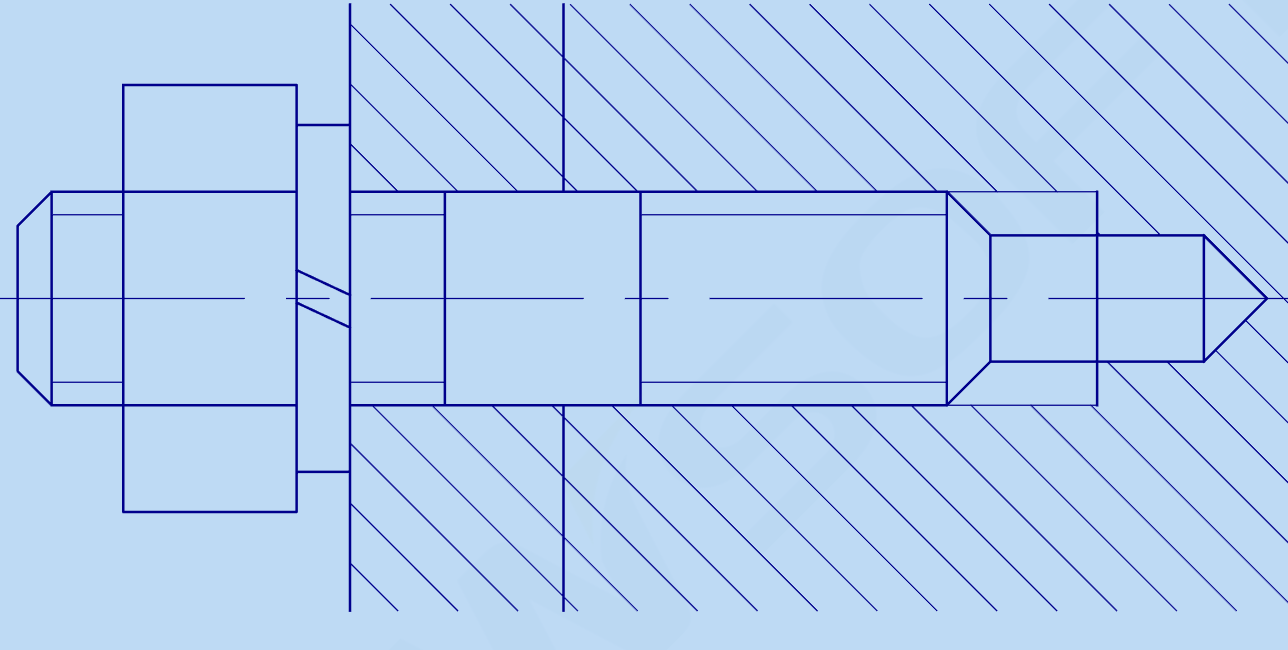

- 螺柱链接
- 螺纹线不会在倒角与圆角的截交线处截断(前后)
- 弹性垫圈的中断处于孔轴线方向成逆时针30度
- 螺柱上端螺纹终止线与两零件的交界线共线(螺栓不需要)
- 两个连接零件的剖面线不可相同
- 外层零件不与螺柱接触(两条线)
- 螺孔粗实线与螺柱细实线共线(细实线与粗实线共线)
- 盲孔末端角度为120°
- 剖面线要穿过螺孔的细实线
- 圆环槽槽深 = (轴直径 - 槽直径) / 2
- 与XX配作含义 在零件装配后一起加工
- 不在剖切位置上的物体一般按原来的位置投影
- 轮辐主要作用为减少重量
- 没有V形, 只有梯形
- 竖直的圆孔/螺纹也属于高度方向的尺寸, 基准为轴线
- 管螺纹
- 螺纹密封的管螺纹
- Rc表示圆锥内螺纹
- Rp表示圆柱内螺纹
- R表示圆锥外螺纹
- 非螺纹密封的管螺纹使用G(圆柱管螺纹)
- 后面的数字表示尺寸代号
- 不用公差使用A/B表示质量等级
- 螺纹密封的管螺纹
- 判断前后端面时, 注意右视/剖视导致前后端面位置改变的情况
- 螺纹有效旋合长度>有效螺纹长度, 不能等于
- 倒角作用为美观/安全(减少锐角)
- 圆螺母上的孔一般为扳手孔
- 垂直于水平面的面为铅垂面
- Ra的具体含义为表面粗糙度算术平均偏差, 不仅是表面粗糙度
- 与轴承配合时一定以轴承为基准
- 深沟球轴承主要承受径向力, 也能承受一定的轴向力
材料
- 优质碳素结构钢 两个数字 表示碳的万分之一含量, 带元素符号, 表示合金钢(前缀ZG表示能用于铸造)
- 渗碳的目的为提高耐磨性
- H+两位数字n表示 (H)黄铜, 铜含量n%
- 硬度英文 Hardness (...) HR_代表洛氏硬度
- 时效处理为热处理
- Q加数字表示普通碳素钢, 数字表示材质的屈服值
- 加工轴类, 盘类零件使用圆钢(圆形的钢材)
- 2Axx 为铝合金
- HTxxx 为灰口铸铁, 为铸件, 数字为最低抗拉强度
- 表面粗糙度小于等于0.8时, 需要磨削, 需要砂轮越程槽
